橋式整流器簡介

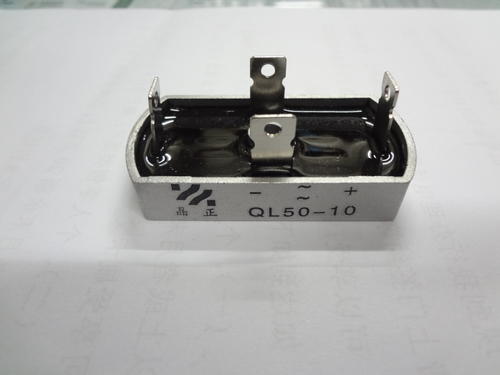

　　橋式整流器是由四只整流硅芯片作橋式連接，外用絕緣朔料封裝而成，大功率橋式整流器在絕緣層外添加鋅金屬殼包封，增強散熱。

　　橋式整流器的作用

　　橋式整流器用在交流發電機電源系統中，其作用一是將交流發電機產生的交流電變?yōu)橹绷麟?，以?shí)現向用電設備供電和向蓄電池充電;二是限制蓄電池電流倒流回發電機，保護發電機不被逆電流燒壞。硅二極管具有單向導電的特性，即在硅二極管兩端加上一定的電壓（電源正極接二極管正極，電源負極接二極管的負極）時，二極管就導通，有電流流過，反之，二極管不導通，無電流通過。這樣，電流只能從一個方向通過。人們利用二極管的這個特性，制成整流器。當給整流器加上交流電壓時，只允許交流電的正半周通過，而負半周不通過，因此在整流器的負端便輸出脈動直流電。

　　橋式整流器原理

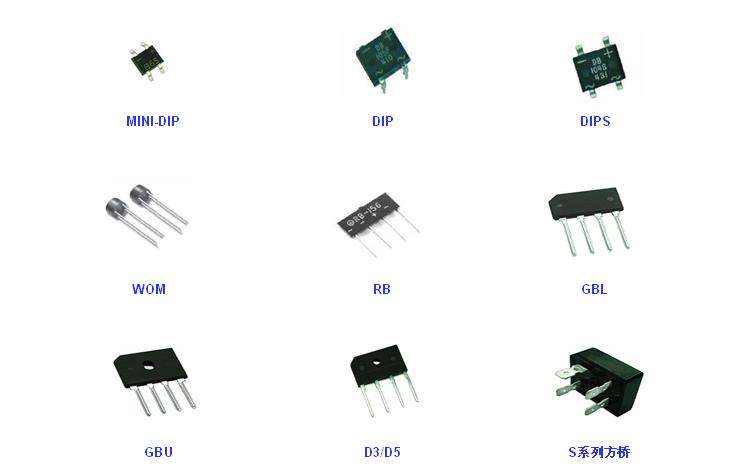

　　橋式整流器品種多：有扁形、圓形、方形、板凳形（分直插與貼片）等，有GPP與O/J結構之分。最大整流電流從0.5A到100A，最高反向峰值電壓從50V到1600V。

　　半橋是將兩個二極管橋式整流的一半封在一起，用兩個半橋可組成一個橋式整流電路，一個半橋也可以組成變壓器帶中心抽頭的全波整流電路。

　　選擇整流橋要考慮整流電路和工作電壓。

　　整流橋堆一般用在全波整流電路中，它又分為全橋與半橋。

　　全橋是由4只整流二極管按橋式全波整流電路的形式連接并封裝為一體構成的，圖是其外形。

　　橋式整流器命名規則

　　一般橋式整流器（整流橋）命名中有3個數字，第一個數字代表額定電流，A；后兩個數字代表額定電壓（數字*100），V。

　　橋式整流器怎么測好壞

　　用數字萬用表來檢測橋式整流器的好壞。

　　整流橋就是將整流管封在一個殼內了。分全橋和半橋。全橋是將連接好的橋式整流電路的四個二極管封在一起。半橋是將兩個二極管橋式整流的一半封在一起，用兩個半橋可組成一個橋式整流電路，一個半橋也可以組成變壓器帶中心抽頭的全波整流電路，選擇整流橋要考慮整流電路和工作電壓。

　　1.半橋的檢測半橋是由兩只整流二極管組成，通過用萬用表分別測量半橋內部的兩只二極管的正、反電阻值是否正常，即可判斷出該半橋是否正常。

　　2.全橋的檢測大多數的整流全橋上，均標注有“+”、“-”、“~”符號（其中“+”為整流后輸出電壓的正極，“-”為輸出電壓的負極，“~”為交流電壓輸入端），很容易確定出各電極。

　　檢測時，可通過分別測量“+”極與兩個“~”極、“-”極與兩個“~”之間各整流二極管的正、反向電阻值（與普通二極管的測量方法相同）是否正常，即可判斷該全橋是否已損壞。若測得全橋內鞭只二極管的正、反向電阻值均為0或均為無窮大，則可判斷該二極管已擊穿或開路損壞。
